变压器直流电阻有载分接开关测试仪-量大价优
更新时间：2025-06-02 15:28:36 ip归属地：攀枝花，天气：阵雨转大雨，温度：16-27 浏览次数:37 公司名称： 天正华意电气设备(仁和区分公司)
以下是:变压器直流电阻有载分接开关测试仪-量大价优的产品参数
| 产品参数 | |
|---|---|
| 产品价格 | 666/台 |
| 发货期限 | 1 |
| 供货总量 | 100 |
| 运费说明 | 含运费 |
| 小起订 | 1 |
| 质量等级 | 0.2 |
| 是否厂家 | 是 |
| 产品材质 | 电气 |
| 产品品牌 | 青岛天正华意电气 |
| 产品规格 | 158 |
| 发货城市 | 青岛 |
| 产品产地 | 青岛 |
| 加工定制 | 是 |
| 产品型号 | TH |
| 可售卖地 | 全国 |
| 产品重量 | 5 |
| 产品颜色 | 白 |
| 质保时间 | 3年 |
| 外形尺寸 | 158 |
| 适用领域 | 电气 |
| 是否进口 | 不 |
| 质量认证 | 9001 |
| 产品功率 | 5 |
| 工作温度 | 45 |
以下是:变压器直流电阻有载分接开关测试仪-量大价优的图文视频
选购变压器直流电阻有载分接开关测试仪-量大价优来攀枝花市仁和区找天正华意电气设备(仁和区分公司)，我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求，选择我们就是选择品质与服务的双重保障。联系人:杨经理-【18762195566】,地址:[平度市平安路2号]。 四川省,攀枝花市辖区,仁和区 仁和区，四川省攀枝花市辖区，地处攀西大裂谷，位于川滇交界处，地理坐标为北纬26°06′~26°47′，东经101°24′~101°56′之间，属以南亚热带为基带的立体气候，炎热、干燥，气温日变化大，年变化小，总面积1728.98平方千米。截至2022年末，仁和区常住人口26.67万人。截至2023年3月，仁和区辖1个街道、8个镇、5个乡，区人民政府驻攀枝花大道南段1446号。
我们精心制作的变压器直流电阻有载分接开关测试仪-量大价优产品视频已经准备就绪，探寻变压器直流电阻有载分接开关测试仪-量大价优产品背后的故事，视频带你走进精彩世界！
以下是:变压器直流电阻有载分接开关测试仪-量大价优的图文介绍

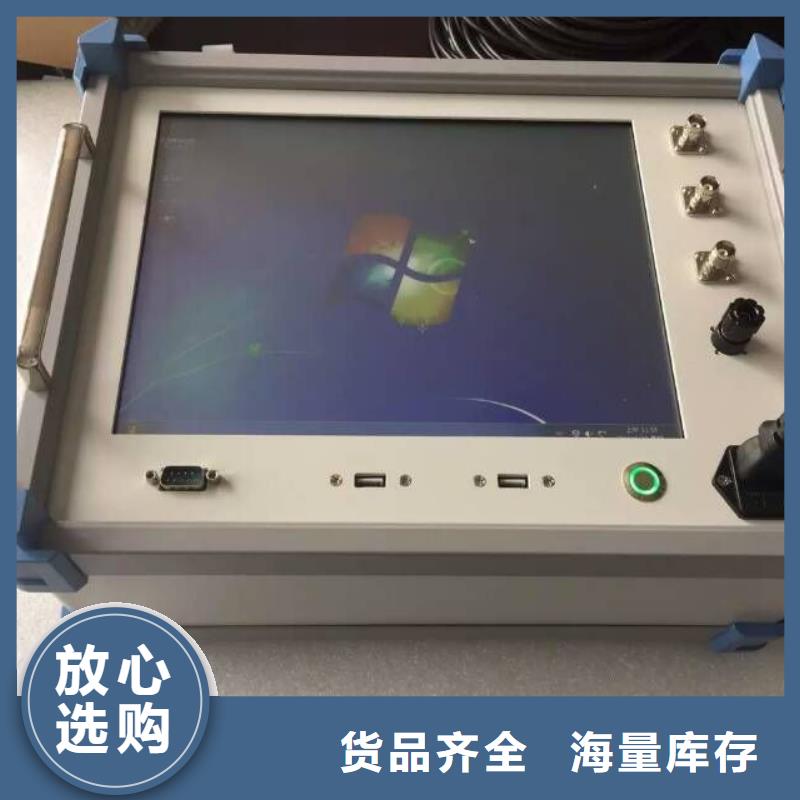

产品优势图
变压器有载开关测试仪开关转换完后，仪器显示：蓝色的线条是仪器自动分析数据标定的线条，可以人性化的改动。此图为变压器有载开关有断点的波形，白颜色的圆圈是提醒用户注意。⑥点击“”放大变形显示，调整数据：可以选择 A相 B相 C相 分别查看按上下可以修改坐标，蓝色的线条一起移动，使测试的结果更加准确。返回上级屏幕这个时候要点击保存。⑦点击“打开”可以查询，保存 删除 导出数据文件导出文件删除二．不带绕组测试①．有中性点的把有载开关的U V W 三相的1 2 3 45。。分别连接在一起仪器的A B C O分别对应的接在U V W和中性点上，接线方式 YO 测试方法和带绕组测试一样。②. 没有中性点的把有载开关的U V W 三相的1 3 5 7。。分别连接在一起2 4 6 8。。分别连接在一起仪器的A B O分别对应的接在U V W上，接线方式Y 测试方法和带绕组测试一样③. 对于中间调压的有载开关U V W 三相的1 2 3 4.。。。分别连接在一起U V W 三相的另外一端都连接在一起作中性点仪器的 A B C O分别对应的接在U V W上和作的中性点上接线方式 YO 测试方法和带绕组测试一样。六．开关的动作原理及数据分析：下图是一相开关的动作原理开关的动作是由a b c d e f g的顺序依次动作，仪器测试出来的波形如下：R0：线圈电阻和连线电阻（不计）.R1：个过渡电阻阻值. R2：第二个过渡电阻阻值T0：同期性（以A相为参考点）T1：个电阻运行时间T2：个电阻与第二个电阻并联运行时间（桥接时间）T3：第二个电阻运行时间T4：整体过渡时间七．上位机的安装：在仪器内面配置的U盘插上电脑，打开U盘，复制文件到计算机的桌面即可。双击文件出现打开U盘，查找可以分析的文件（可以根据时间 档位来查找）点击文件出现光标移到波形中间，显示的是哪个点的时间和阻值。点击转换WORD文档显示:文件在U盘内面，要打开WORD文档显示测试的报告。变压器有载分接开关测试报告测试时间
变压器有载开关测试仪使用相对湿度： 更换屏幕内容，← 这个可以取消输入的。存储目录：当有外接U盘时，仪器优先外接U盘保存和读取数据，也可以选择内存保存和读取数据；（在测试中间的时候插入U盘要等测试结束才默认U盘）档 位：点击“向上换档” 后面显示“1—2” 点击 可以选择 1—2 2—3…..8—9A9A—9B9B—9C…..34—35点击“向下换档” 后面显示“35—34” 点击 可以选择 35—34 34—33…..9C—9B9B—9A9A—8…..2—1点击：9A 就不停9A档，直接8—9B 或者 10—9B自动切换档位：选择了自动切换档位，变压器上的充电电流不停，不用重新设置变压器的参数，可以实现连速测试，节约测试时间；注意：在选择自动的时候有些单位不用9A—9B，这个时候要人来选择跳过，方便后面的自动换档。绕 组 方 式： 接线方式（这个决定了电阻的算法，一定要正确）；YO型接线是变压器有中性点的；Y 型接线是变压器没有中性点引出的；△ 型接线 在测试的时候要严格按照屏幕显示的接线，（A→C B→C)测试一组完成，把变压器有载开关返回刚才测试的档位（不加测试电流），再测试另外一组(A→B C→B)(光标要点黑)，后面三相的结果都显示在一屏，可以显示三相同期性。充 电 电 流：0.2A 10Ω～100Ω 0.5A 4Ω～40Ω1A 1Ω～20Ω 3A 0.5Ω～6Ω3A 0.1Ω～1Ω触 发 电 阻：在选择0.2A/ 0.5A/1A/3A(0.5Ω～6Ω)的时候不用选择，仪器内部有默认值。在选择3A(0.1Ω～1Ω)电流时要根据现场有载开关过渡电阻值来变换，这个时候用选择比铭牌过渡电阻低的电阻值，以免误触发。让显示的波形更加完整。④点击“确认”进入等电阻值显示稳定后（换流变压器充电时间要长些）。⑤点击“开始测试”进入在选择了自动切换档位后 现在“开始测试”变换为“继续测试” 等这个档位测试结束，可以点击“继续测试”出现上面的界面。不用来回的设置参数和充电。
产品案例
公司实力
变压器有载开关测试仪图中的波形有断开点，过度总时间T4＝46在标准的35～50ms之内。开关动作前后接入的电阻值正常，且两个电阻桥接的过程很清楚。但从R2往线渡桥接时有断开，这时要通过坐标的时间刻度，看断开点有没有超过标准中偶尔断开时间2ms以内的规定。如果没有超过2ms或电阻值没有超过本仪器测量有效值42Ω。就可以继续使用。超过了就重复测试几次看是不是都超过标准，如果都超标准说明有问题。七、附近主要技术指标及操作注意事项：为确保操作者和仪器的，生产厂提醒用户注意！1在使用仪器前一定要认真阅读本说明书；2仪器的操作者应具备一般电气设备或仪器的使用常识；3本仪器在环境温度-5℃～40℃，相对湿度≤80％范围内都能正常工作，但户外使用时应避免淋雨、附近阳光直射液晶显示屏；4电源插座上设有保护地线，请将插头插入带地线三眼插孔内。5仪器输出电压24V，现场测试时先接好所有引线，再打开仪器电源；6仪器换线夹时必须关闭电源，仪器可带线圈进行测量，但严禁带电测量；7不能将两组以上的线连在一起作为一路测量，不用的线要开路；8测试结束后，先关闭仪器再拆除所有接线；七、附近附录1、附近接线图下列图形中介绍了三种接线方法。2阻值算法种接线方法测量时得到的过渡电阻值为R1＝R2＝R第二种接线方法测量时得到的过渡电阻值为R1/3≈R2/3≈R第三种接线方法测量时得到的过渡电阻值为R1/2≈R2/2≈R测试仪打印的数据中T4为过渡时间,T2为桥接时间,T0为三相同期性。七、附近产品成套： 测试夹带10米测试线 4根鳄鱼夹带1米测试线 4根电源线 1根打印纸 2卷 八、附近贮存及运输：本仪器应在原包装条件下, 放室内贮存。其环境温度为 -10～60℃,相对湿度 ≯ 90 ％ ,室内不应含有足以引起腐蚀气体。仪器周围无剧烈的机械振动和冲击。无强烈的电磁场作用。运输条件参照贮存条件。
